鋰電池保護板原理

導讀：本文主要介紹鋰電池保護板原理。

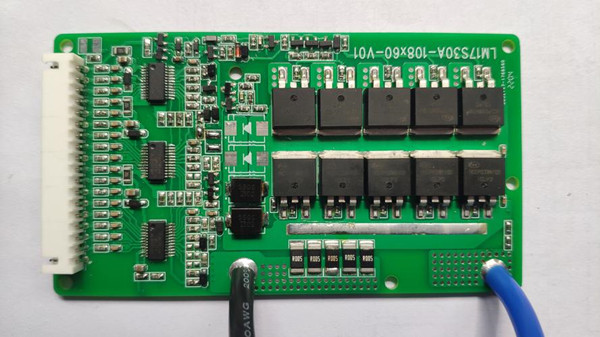

1、鋰電池保護板

顧名思義，鋰電池保護板就是保護鋰電池而存在的一塊電路板，其作用就是保護電池不過放、不過充、不過流、不過溫、不短路等。保證電池之間的差異在一定的范圍。改善電池的充電效果。

2、鋰電池保護板核心部件

保護板有兩個核心部件：一塊保護IC，它是由精確的比較器來獲得可靠的保護參數；另外是MOSFET串在主充放電回路中擔當高速開關，執行保護動作。

3、鋰電池保護板原理

鋰電池的保護功能通常由保護電路板和PTC協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，即時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。

鋰電池保護板通常包括控制IC、MOS開關、電阻、電容及輔助器件NTC、ID存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路溝通，而當電芯電壓或回路電流超過規定值時，它立刻（數十毫秒）控制MOS開關關斷，保護電芯的安全。NTC是Negative temperaturecoefficient的縮寫，意即負溫度系數，在環境溫度升高時，其阻值降低，使用電設備或充電設備及時反應、控制內部中斷而停止充放電。

以上就是低溫電池廠家格瑞普為大家?guī)淼匿囯姵乇Ｗo(hù)板原理介紹。
